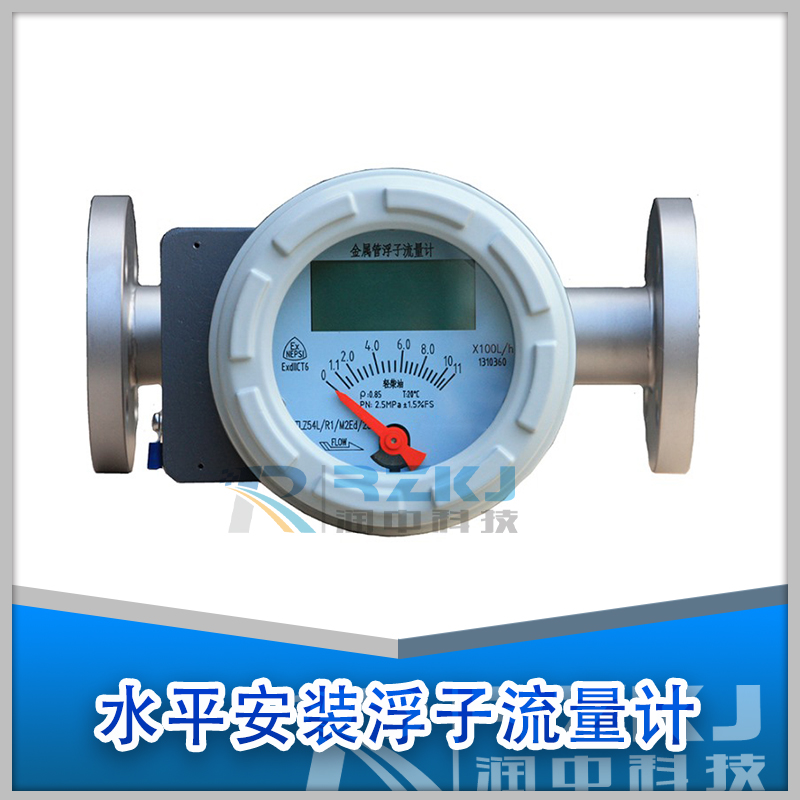

水平安裝金屬管轉子流量計

質量穩定
價格合理
交貨快捷

潤中儀表為您提供全套液位計解決方案
銷售：0517-86917118????15601403222
傳真：0517-86917118
地址：江蘇省淮安市金湖縣金荷路201號

詳細介紹

產品特點

水平安裝型金屬轉子流量計，又稱金屬管轉子流量計，可以用來測量有腐蝕性的氣體和液體，特別是小流量或高壓工況。訂貨時需要注明被測介質名稱、流量、管道通徑及工作壓力、溫度、密度、粘度和安裝方式等情況。我司可根據用戶提出的密度進行刻度修正，制作特殊的流量標尺。通常都是下進上出型，也有工況條件只能水平安裝，可以選擇此款流量計。

RZ-LZ系列智能型金屬管轉子流量計，又稱金屬轉子流量計，實際上是一種可變面積式流量計。它通常具有一段直立的椎管和一個可以在其中自由地歲流量大小上下移動的轉子。當流體自下而上流經椎管時，流體的動能在轉子上產生的推力S和流體的浮力A使轉子上升。隨著椎管內壁與轉子之間的環形流通面積增大，流體動能在轉子上產生的推力S隨之下降。當推力S與浮力之和等于轉子自身重力G時，轉子處于平衡狀態，并穩定在某一高度。該高度位置對應的刻度指示流體流過流量計的流量。總結其原理就是：當測量的介質處于某*量時，磁性轉子在測量管中對應一個轉子的位置，這個轉子位置通過指示器中的磁耦合系統傳給指針，在刻度盤上即可讀出相應的流量值。

RZ-LZ系列智能型金屬管轉子流量計可測量液體、氣體和水蒸氣，具有堅固、安全、耐用等特點。其耐高壓、高溫等性能尤其適用于測量腐蝕性強、渾濁、以及骯臟的液體。本系列流量計規格品種齊全，有指示性、電遠傳型、耐腐型、夾套型防爆型等多種產品。

DQH系列智能型金屬管轉子流量計主要有兩部分組成：1傳感器，2轉換器。傳感器將流量的大小轉換成轉子的位移量，通過磁耦合系統，將轉子的位移量傳給轉換器指示出流量大小，轉換器有M1和M2兩種結構形式，配裝不同的變送器組成了不同的功能組合。

多年來金屬管轉子流量計的各種優良性能和可靠性，以及較好的性能價格比廣泛受到了石化、鋼鐵、電力、冶金、輕工等行業的青睞。

全金屬結構設計/ METAL STRUCTURE DESIGN堅固的全金屬結構設計，適合各行業氣體和液體的測量。
一
表殼結構設計/ CASE STRUCTURE DESIGN全新的表殼結構設計，無需增加部件即可應用于高溫環境。
二
錐形測量管/ CONICAL MEASURING TUBE特殊設計的錐形測量管，測量范圍更廣，測量線性更好。
三

連接方式多樣/ CONNECTION METHODS可提供法蘭、卡箍、螺紋等多種過程連接方式，適合大部分工廠應用需求。
四
測量部分材料可選/ MATERIAL OPTIONAL不銹鋼、鈦、哈氏合金、PTFE、FEP等材料。
五
磁耦合系統/ MAGNETIC COUPLING SYSTEM特殊設計的磁耦合系統，可明顯提高測量的精度和穩定性。
六

技術參數

測量范圍	水 (20℃) 16～150000 l/h 空氣（0.1013MPa 20℃） 0.5～4000 m3/h	液晶顯示	瞬時流量顯示數值范圍:0.000～99999 累積流量顯示數值范圍:0.00～99999999
夾套壓力等級	1.6MPa	電氣接口	M20×1.5、PG11、1/2”NPT或用戶提供規格
介質溫度	標準型 -80℃～+220℃	整體高度	標準型:250mm(其他安裝方式見相關表格)
高溫型	300℃	防護等級	IP65/IP67
內襯FEP型	≤85℃	防爆標志	本安型：ExiaIICT3～6 隔爆型：ExdIICT4～6
環境溫度	-40℃～+120℃(無液晶顯示遠傳型≤85℃) (帶液晶顯示遠傳型≤70℃)	介質粘度	DN15： ≤5mPa.s ≤30mPa.s) DN25： ≤250mPa.s DN50～DN150：≤300mPa.s
量程比	10:1（特殊型20：1）	輸出	標準信號:二線制4～20mA(可帶HART通訊) 標準信號:三線制0～10mA 報警信號:1、兩路繼電器輸出(極限值125VAC/0.25A) 2、一路或兩路接近開關（開關要求根據客戶要求）脈沖信號輸出：0-1KHz隔離輸出（輸出電平Vpp>4.5V)
精度等級	2.5（特殊型1.5%或 1.0%）	供電	標準型:24VDC±20% 交流型:220VAC(85～265VAC)(需定制) 電池型:3.7@4.4-5.2AH鋰電池，根據不同使用情況，每組可用（3～12個月），兩組替換使用。
工作壓力	DN15～DN50 PN16MPa （特殊型25MPa） DN80～DN150 PN10MPa （特殊型16MPa）	連接方式	標準型：HG20592法蘭特殊型：用戶提供法蘭標準螺紋連接型：用戶指定
