概述：電磁流量計是導電介質的*儀表，廣泛使用在各個工業應用領域。在使用維護過程中發現表計不準，需要我們分析是哪方面的原因。本文以電磁流量計為例，就流量計本體故障給出一種簡易判別方法供參考。
1電磁流量計組成和基本結構

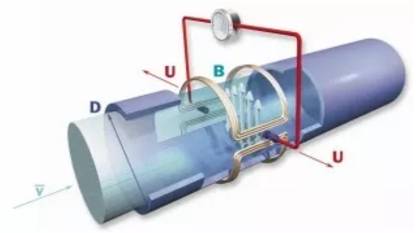

1.1 電磁流量計原理---法拉第電磁感應定律
U=K×B×D×V

其中：
U---感應電動勢
K---儀表常數
B---線圈產生的磁場強度
D---測量管直徑
V---流體平均流速
K、B、D是不受介質溫度、壓力、粘度、密度變化影響的常數。

1.2 組成

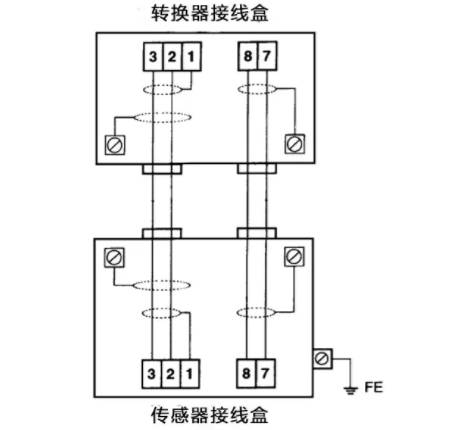

電磁流量計由傳感器和轉換器組成，結構上它們可以是一體型的，也可做成分體型的。分體型的接線如圖所示。

其中：7、8是線圈回路，1、2、3是電極信號放大回路。
傳感器的作用是將流體平均流速轉換成電勢信號，轉換器的作用是給傳感器線圈提供電流（產生磁場）、將傳感器產生的感應電動勢U經過放大等處理轉換成流量信號或就地顯示。
2 檢測
2.1 線圈檢測
線圈電阻與儀表規格、口徑有關，一般在15---150歐姆之間；線圈與電極、儀表外殼電氣上是絕緣的，對于電磁流量計絕緣的概念是大于20 MΩ。
斷開與轉換器接線后可用萬用表檢測。
R7、8=15---150Ω
R7、1≥20 MΩ
R7、2≥20 MΩ
R7、3≥20 MΩ
R8、1≥20 MΩ
R8、2≥20 MΩ
R8、3≥20 MΩ
2.2 電極檢測
2.2.1當管道內無介質時，電極間絕緣。
R1、2≥20 MΩ
R1、3≥20 MΩ
R2、3≥20 MΩ
2.2.2當管道內有介質時，電極間電阻與儀表口徑、介質電導率有關，口徑越大電阻越大、電導率越高電阻越小。
對于100mm口徑儀表、介質是自來水，電極間的電阻大約是：
R1、2=300---600 kΩ
R1、3=300---600 kΩ
R2、3=300---600 kΩ
請注意它們是相互對稱的。

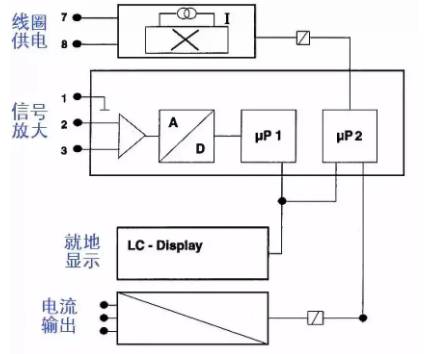

3轉換器檢測
3.1 線圈供電回路檢測
線圈供電通常是“正”、“負”交變的方波恒流源，其電流值大約是±（50---300） mA，不能用萬用表直接測量。
可以在有流量時，利用儀表的瞬時流量顯示間接檢測。
不更改任何接線時儀表有一個瞬時流量值，例如：“+100m3/h”。
將接線端7、8反接，儀表應當顯示“-100m3/h”。
將接線端7、8斷開，儀表應當顯示“0m3/h”。
在供電回路中串聯一個二極管，瞬時流量值大約減半。
3.2 放大回路檢測
將轉換器側接線端1、2、3用二根導線相互短接，儀表應當顯示“0m3/h”。
將轉換器側接線端1、2、3斷開，用手（或螺絲刀）分別觸碰接線端2、3，儀表會分別顯示一個“正的”、或“負的”跳變流量。
3.3 輸出回路檢測
根據儀表顯示的瞬時流量和量程換算出4—20mA電流值，用萬用表電流檔測量。
4分體型導線檢測
斷開傳感器、轉換器連接線，同芯相通、異芯絕緣。
5總結
對于維護檢測而言，傳感器電氣原理上由一對線圈和一對與介質相接觸的電極組成。在線圈無外部連線時，與其它任何回路絕緣。請注意萬用表測出不絕緣，其回路肯定不絕緣；萬用表測出絕緣，其結果未必正確，必要時用兆歐表復測。傳感器接線端“1、2、3”在有介質時，具有導通性和對稱性。轉換器由“線圈供電”、“放大處理”、“就地顯示”、“輸出回路”組成，重點檢測“線圈供電”、“放大處理”
附：電磁流量計*常見故障---電極結垢簡易處理方法（僅適用于非防爆場合！）
當電極間電阻R1、2、R1、3、R2、3偏大或不對稱時，將傳感器2、3號線接到轉換器7、8號端約十分鐘，恢復正常接線。其原理是：原線圈供電回路對電極供電，在電極表面對介質電解，形成氣泡帶走結垢。
