標準孔板流量計

孔板流動分析的典型假設是管道內的流體流動理想化為穩態，不可壓縮，無粘性（即，可忽略的粘度），層流狀態。此外，假設管道是水平的并且發生可忽略的摩擦損失。這種流動條件如圖3所示。在這樣的條件下，兩個方程適用于流過孔[ 20 ]：伯努利方程（方程 1 ）; 和，連續性方程（方程 2）?？装鍍x間接測量質量流量。當流體通過孔板的孔時，監測并記錄差壓信號作為流體速度的函數。在Eqt中操縱密度變量。3有助于根據質量或體積計算流速。



一、標準孔板流量計概述

標準孔板流量計可用于測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。

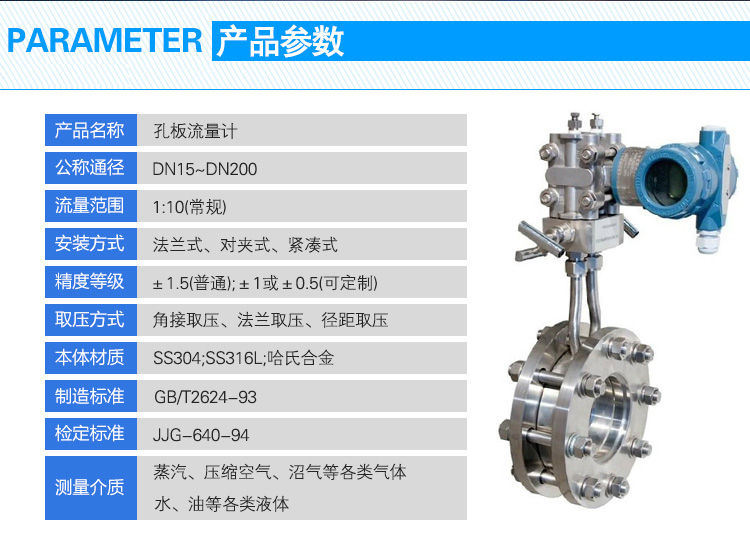

二、標準孔板流量計適用范圍

1.公稱直徑： 15 mm ≤DN≤1200mm

2.公稱壓力：PN≤10MPa

3.工作溫度：－50℃≤t≤550℃

4.量程比：1:10， 1:15

5.精度：0.5級，1級





三、標準孔板流量計(噴嘴)－法環孔（噴）



型號：RZ-LGB（P）H-PN-DN-C1

適用壓力：Pn0.01～Pn2.5Mpa

適用管徑：DN40～DN600

用途及特點：使用于氣體、液體和蒸汽等流量測量，控制和調節。它具有測量精度高、造價低、安裝簡單、維護方便等特點。



角接環室取壓標準孔板流量計(噴嘴)－法環孔（噴）

型號：RZ-LGB（P）H-PN-DN-C2

適用壓力：Pn2.5～Pn6.3Mpa

適用管徑：DN40～DN600

用途及特點：使用于較高工作壓力氣體、液體和蒸汽等流量測量，控制和調節。它具有測量精度高、使用壽命長、安裝維護方便等特點。



角接取壓標準孔板流量計(噴嘴)－法孔（噴）

型號：RZ-LGB（P）H-PN-DN-C3

適用壓力：Pn6.3～Pn10Mpa

適用管徑：DN40～DN500

用途及特點：使用于高壓下氣體、液體和蒸汽等流量測量，控制和調節。它具有測量精度高、安裝使用、維護方便等特點。



角接取壓標準孔板流量計(噴嘴)－環孔（噴）

型號：RZ-LGB（P）H-PN-DN-C4

適用壓力：Pn2.5～Pn32.0Mpa

適用管徑：DN15～DN500

用途及特點：使用于高溫高壓下的液體，蒸汽及熱網管道的流量測量，控制和調節。它具有耐沖擊，孔板或噴嘴不易變形，測量精度高、密封性能好，使用壽命長等特點。



角接鉆孔取壓標準孔板流量計

型號：RZ-LGBZ-PN-DN-C1

適用壓力：Pn0.01～Pn2.5Mpa

適用管徑：DN400～DN2000

用途及特點：適用于氣體、液體等介質的大管徑的流量測量控制和調節。它具有測量精度高、安裝使用方便，造價低等特點。



孔板流量計不是*準確的流量計。然而，他們已被廣泛歷史上許多安裝了油田在世界各地，并保持許多正在進行的油田作業的一部分。因此，通常需要使用和解釋由這種儀表提供的流量數據，因為它是可用于特定現場系統的非常好的測量信息。因此，在這種情況下，使用AI算法*匹配孔板流量計讀數在提供虛擬流量計預測能力方面是有用的。

*初的遺傳優化算法（GA）于1975年開發，并已成功應用于大多數科學分支，包括石油工程，從那時起[ 49 ]遺傳編程（GP）[ 50 ]開發了進一步改進和改進遺傳算法的功能。基因表達式編程（GEP）的替代方法于2001年引入[ [51]，[52]，[53]，[54]]克服GA和GP方法的一些缺點。GEP通過開發一系列預定的代數運算符來建立獨立變量和因變量之間的非常好的關系。染色體和表達樹（ET）是GEP的兩個主要區別特征[ 54 ]。對于需要回歸分析和/或涉及符號（通用）方程的函數評估的問題，需要開發GEP的計算效率和收斂速度比GP算法好兩到四個數量級。
