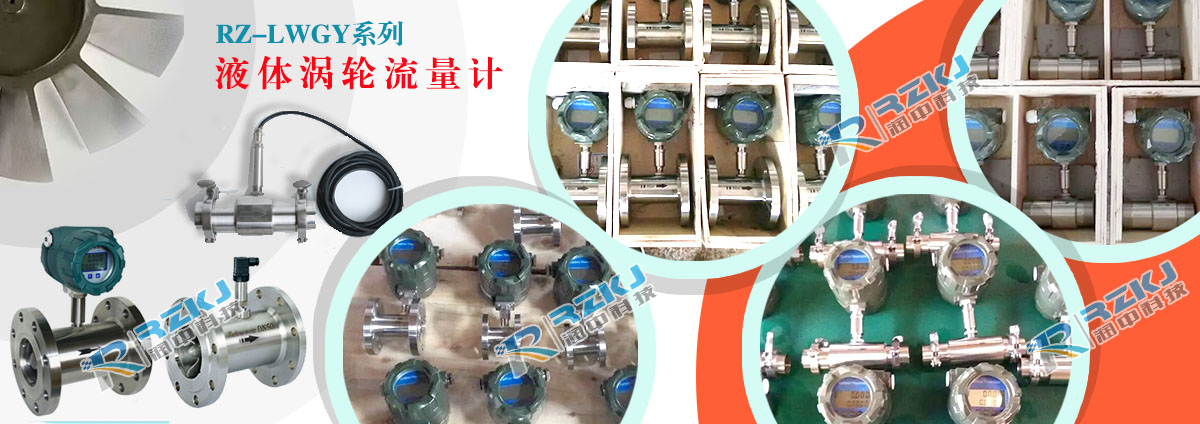

高壓渦輪流量計

執行標準

渦輪流量傳感器（JB/T9246-1999）

儀表口徑及連接方式

4、6、10、15、20、25、32、40采用螺紋連接

（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接

精度等級

±1%R、±0.5%R、±0.2%R（需特制）

量程比

1:10；1:15；1:20

傳感器材質

304不銹鋼、316（L）不銹鋼等

使用條件

介質溫度：-20℃～+120℃       環境溫度：-20℃～+60℃

相對濕度：5%~90%             大氣壓力：86KPa~106KPa

信號輸出功能

脈沖信號、4~20mA信號

通訊輸出功能

RS485通訊、HART協議等

工作電源

A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等

B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V~3.0V時均可正常工作。

信號線接口

基本型：霍斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5

防爆等級

ExdIIBT6或ExdIICT4

防護等級

IP65或更高（可訂制）

儀表口徑

（mm）

正常流量范圍（m3/h）

擴展流量范圍（m3/h）

常規連接方式

與耐壓等級

特制耐壓等級（MPa）

（法蘭夾裝）

DN 4

0.04～0.25

0.04～0.4

螺紋連接/6.3MPa

10、16、25

DN 6

0.1～0.6

0.06～0.6

螺紋連接/6.3MPa

10、16、25

DN 10

0.2～1.2

0.15～1.5

螺紋連接/6.3MPa

10、16、25

DN 15

0.6～6

0.4～8

螺紋連接/6.3MPa

法蘭連接/2.5MPa

4.0、6.3、10、16、25

DN 20

0.8～8

0.45～9

螺紋連接/6.3MPa

法蘭連接/2.5MPa

4.0、6.3、10、16、25

DN 25

1～10

0.5～10

螺紋連接/6.3MPa

法蘭連接/2.5MPa

4.0、6.3、10、16、25

DN 32

1.5～15

0.8～15

螺紋連接/6.3MPa

法蘭連接/2.5MPa

4.0、6.3、10、16、25

DN 40

2～20

1～20

螺紋連接/6.3MPa

法蘭連接/2.5MPa

4.0、6.3、10、16、25

DN 50

4～40

2～40

法蘭連接/2.5MPa

4.0、6.3、10、16、25

DN 65

7～70

4～70

法蘭連接/2.5MPa

4.0、6.3、10、16、25

DN 80

10～100

5～100

法蘭連接/2.5MPa

4.0、6.3、10、16、25

DN 100

20～200

10～200

法蘭連接/1.6MPa

2.5、4.0、6.3、10、16、25

DN 125

25～250

13～250

法蘭連接/1.6MPa

2.5、4.0、6.3、10、16

DN 150

30～300

15～300

法蘭連接/1.6MPa

2.5、4.0、6.3、10、16

DN 200

80～800

40～800

法蘭連接/1.6MPa

2.5、4.0、6.3、10、16

型    號

說    明

LWGY-S

□

/□

/□

/□

/□

/□

/□

公稱通徑

4

4mm

6

6mm

10

10mm

15

15mm

20

20mm

25

25mm

32

32mm

40

40mm

50

50mm

65

65mm

80

80mm

100

100mm

125

125mm

150

150mm

200

200mm

儀表類型

N

傳感器型：+12V或24V供電，輸出三線制脈沖信號

A

變送器型：+24V供電，輸出二線制4～20mA

B

智能型：鋰電池供電，現場顯示無信號輸出

C

智能型：+24V供電，現場顯示并輸出二線制4～20mA

C1

智能型：+24V供電，現場顯示并帶有RS485通訊協議

C2

智能型：+24V供電，現場顯示并帶有HART通訊協議

精度等級

05

0.5級

10

1.0級

02

0.2級（協商訂貨，生產周期較長）

渦輪類型

W

擴展測量范圍

S

標準測量范圍

儀表材質

S

304不銹鋼

L

316（L）不銹鋼

防爆等級

N

非防爆型

E

防爆型，ExdⅡBT6

壓力等級

N

常規（參照表2）

H(x)

高壓（參照表2）
